Le dimensionnement de votre installation infiltration des eaux à la parcelle avec l’INFILTRATUBE
Vous souhaitez réaliser des travaux d’infiltration des eaux à la parcelle, comment calculer la longueur du système d’infiltration nécessaire ? ATE vous accompagne dans le dimensionnement de l’Infiltratube.
L’infiltration à la parcelle avec INFILTRATUBE SN4 pourquoi ? :
Infiltrer l’eau après traitement par micro station devient progressivement une obligation, deux objectifs portés par ces nouveaux règlements.
- Eviter la saturation des réseaux existants (Fossés, Canalisations)
- Recharger les nappes qui affichent des déficits de plus en plus importants au fil des ans
Comment calculer la longueur du système d’infiltration ?
Le principe de dimensionnement des dispositifs d’infiltration est de calculer sur la parcelle le volume et le dimensionnement des tubes de stockage qui vont retenir et disperser un volume d’eau maximal.
Le sol à une capacité d’absorption, établie par l’étude de sol (Partie capacité d’infiltration K=)
IL faut définir la longueur de tube qui offrira une surface d’échange suffisante, pour infiltrer le volume d’eau produit
On calcule la quantité de pluie, qui sature le sol et vient diminuer sa capacité à absorber les rejets.
L’estimation de ce volume d’eau à gérer se basera en effet sur les renseignements suivants :
- Les données pluviométriques locales qui prennent en compte les événements exceptionnels à 10 20 ou 50 ans, selon les règlementations locales.
- Les débits de fuites, débits limités vers les réseaux existants, pour éviter leur saturation.
- La quantité d’eau traitée produite, basée sur le nombre d’habitant.
1ère étape : Les événements pluvieux :
Les données sur les événements pluvieux sont fournies par Météo France.
Dans tous les cas il faut retenir un minimum de 100 mm de pluie
2ème étape : le volume … débit de fuite ?
Le volume à infiltrer est basé sur le nombre d’habitant qui est multiplié par un volume de 150 l par jour.
Le débit de fuite lui est indiqué sur les document administratif, permis de construire ou certificat d’urbanisme.
3ème étape : calculer la longueur du système d’infiltration
La calcul va consister à disperser, en fonction de la capacité d’absorption du sol, la quantité d’eau traitée.
Une Longueur d’Infiltratube d’un mètre va infiltrer sur une surface de 80 cm large et de 100c cm de longueur d’un sol au préalable foisonné.
ATE simplifie votre calcul du volume des ouvrages d’infiltration
Toutes ces données vous permettent de calculer le dimensionnement du système… Mais n’est-ce pas compliqué de prendre sa calculatrice et de se perdre dans les nombreuses formules ?

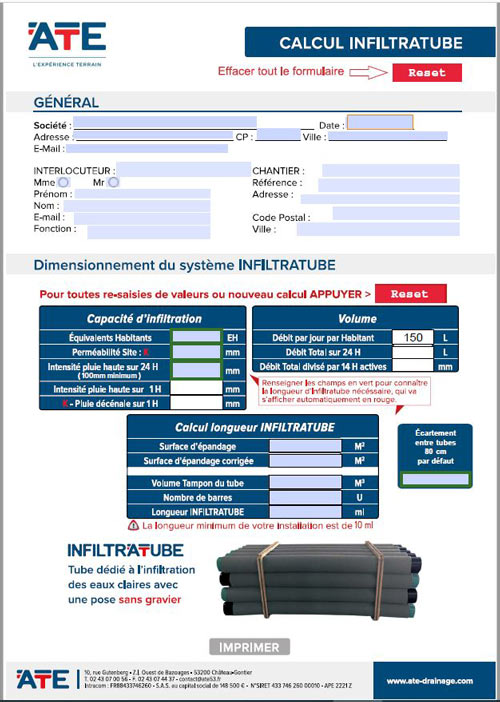

C’est pourquoi ATE met à votre disposition un document de dimensionnement pour l’installation de son système INFILTRATUBE :
