Raccords drainage bâtiment Batifibre

  • Drainage des fondations et drainage sous dallage.
  • Sous AVIS TECHNIQUE n°17.2/16-317 et certifiée QB -68-01-317 par le CSTB
  • Certifié SN4.
  • Raccordement entre deux barres de BATIFIBRE® ou BATIDRAIN
  • Raccordement entre une barre de BATIFIBRE® ou BATIDRAIN et un accessoire ou tube PVC Ø100.
  • Le déboîtement devient impossible grâce aux ergots

Ce produit vous intéresse ?

Fond Titre

Description

ATE, spécialiste du drainage, accompagne les professionnels depuis plus de 15 ans en leur proposant des produits innovants et performants. La gamme BATIFIBRE®, développée en 2009, s’enrichit de raccords de drainage bâtiment. Cheminée, coude à 45° ou 90°, manchon, culotte, bouchon : découvrez les accessoires de drainage ATE pour un système efficace et durable.



Optimisez le drainage de bâtiment grâce aux raccords BATIFIBRE®

Le drainage d’un bâtiment vise à empêcher la stagnation de l’eau, qui pourrait entraîner des remontées capillaires ayant pour conséquence des infiltrations ou des moisissures, ainsi que des poussées hydrostatiques provoquant des fissures. Il consiste à installer un système d’évacuation des eaux en périphérie des fondations pour protéger la construction de l’humidité. Pour un drainage efficace des eaux souterraines, ATE a développé la gamme de drains sans gravier et de raccords de drainage BATIFIBRE®.

Le DTU 20.1 interdit l’usage de drain agricole ou de tube d’épandage pour le drainage des fondations. Il est donc essentiel d’opter pour une solution adaptée au bâtiment. BATIFIBRE® est une technologie sous avis technique (AVIS TECHNIQUE n°17.2/16-317) et certifiée QB (-68-01-317) par le CSTB. Elle améliore la pérennité de votre construction, tout en simplifiant la mise en œuvre du système de drainage. Les accessoires BATIFIBRE® permettent le raccordement de deux drains BATIFIBRE® ou BATIDRAIN, mais aussi d’un drain BATIFIBRE® ou BATIDRAIN et un tube PVC de diamètre 100.



Des raccords de drainage à la pointe de l’innovation

Les accessoires BATIFIBRE® facilitent le raccordement des tuyaux de drainage. La présence d’ergots garantit un assemblage rapide et un maintien optimal. Les manchons, coudes et cheminées de visite certifiés SN4 sont dotés d’une cunette plate. Celle-ci garantit le bon écoulement de l’eau et la solidité du système de drainage. ATE vous propose une gamme complète d’accessoires :

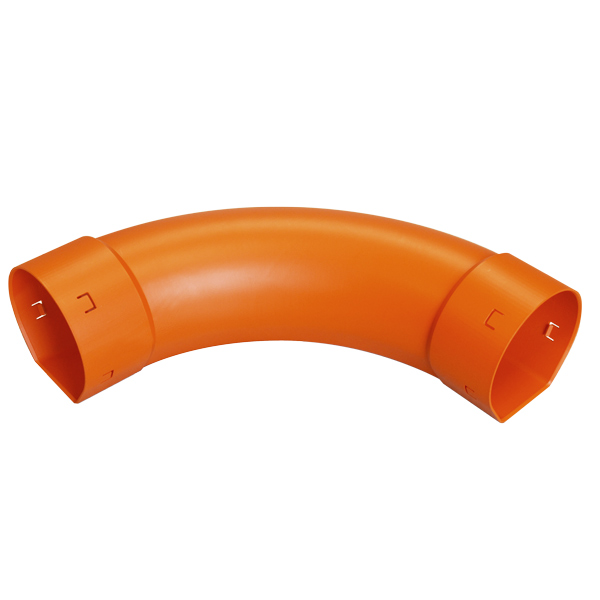

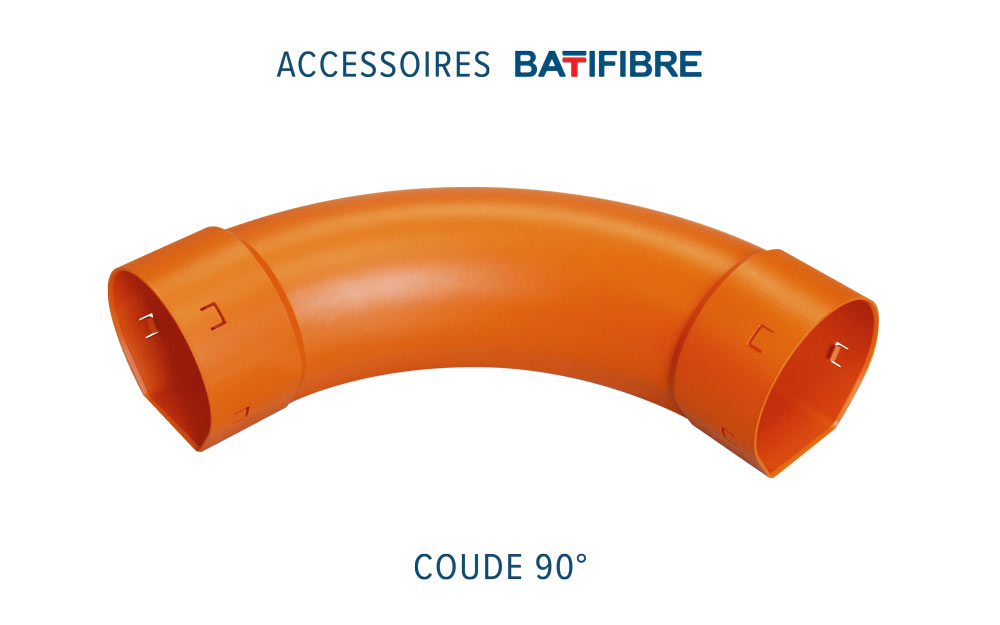

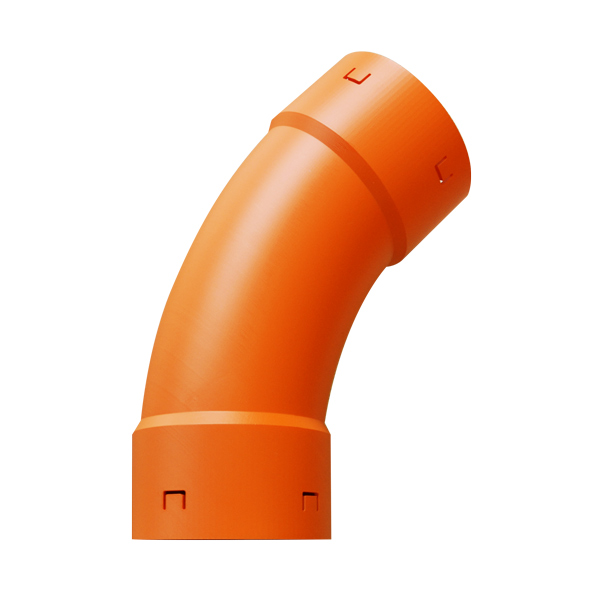

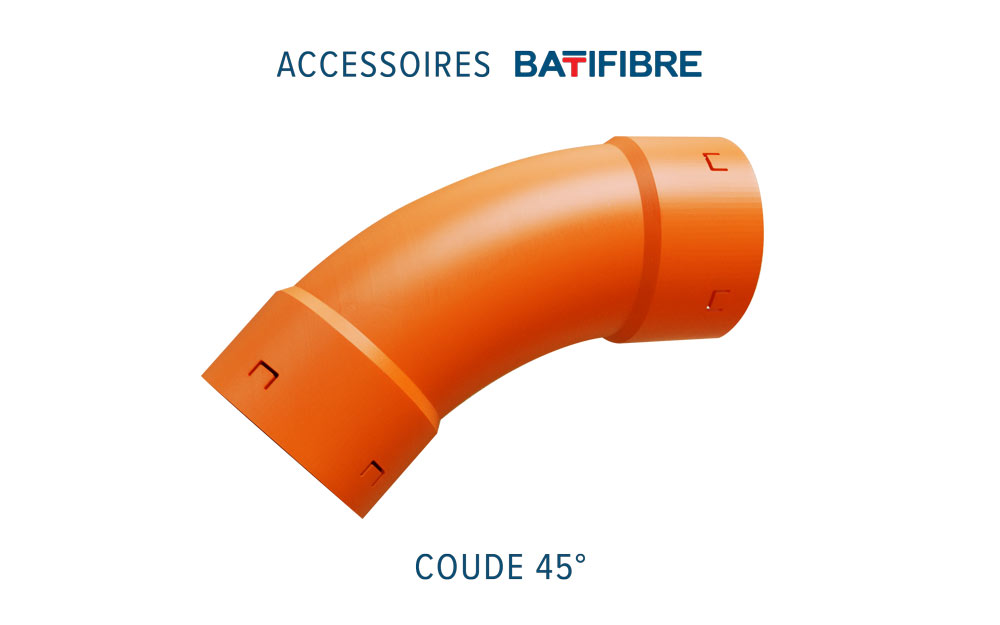

  • Le coude à 90° grand angle et le coude à 45° pour les changements de direction

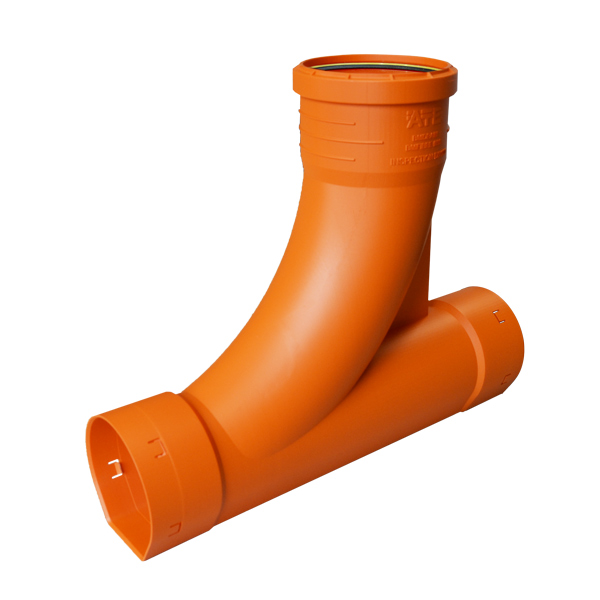

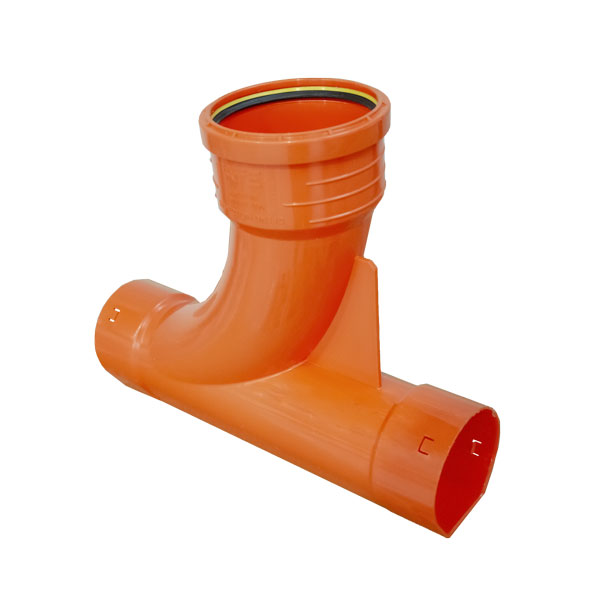

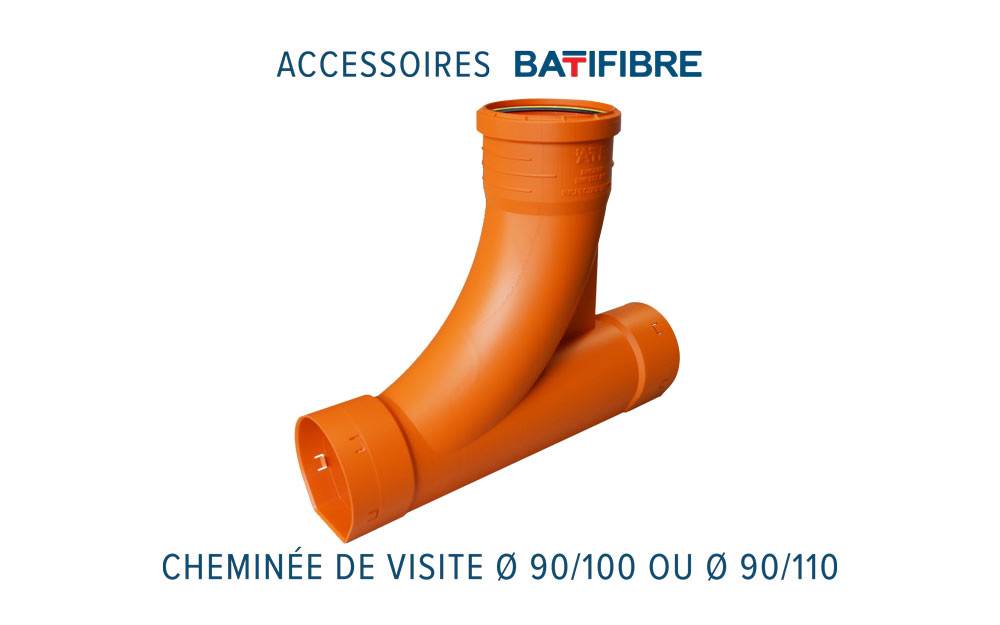

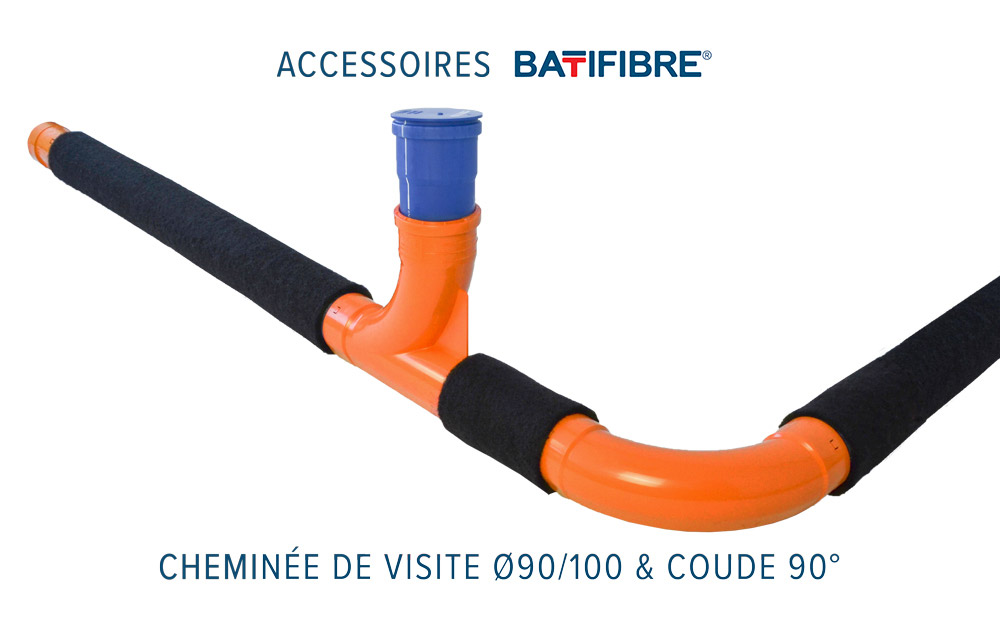

  • La cheminée de visite pour l’inspection et l’entretien du réseau de drainage

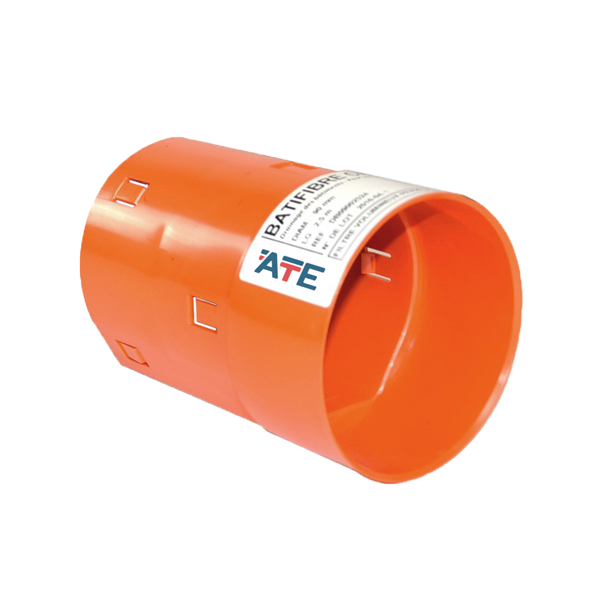

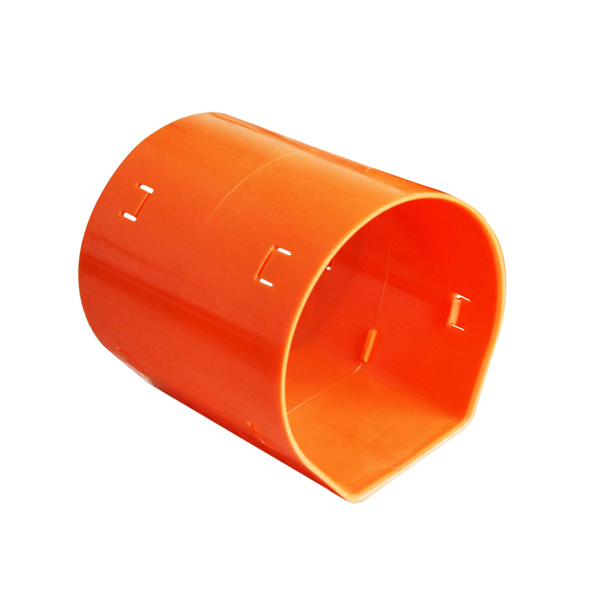

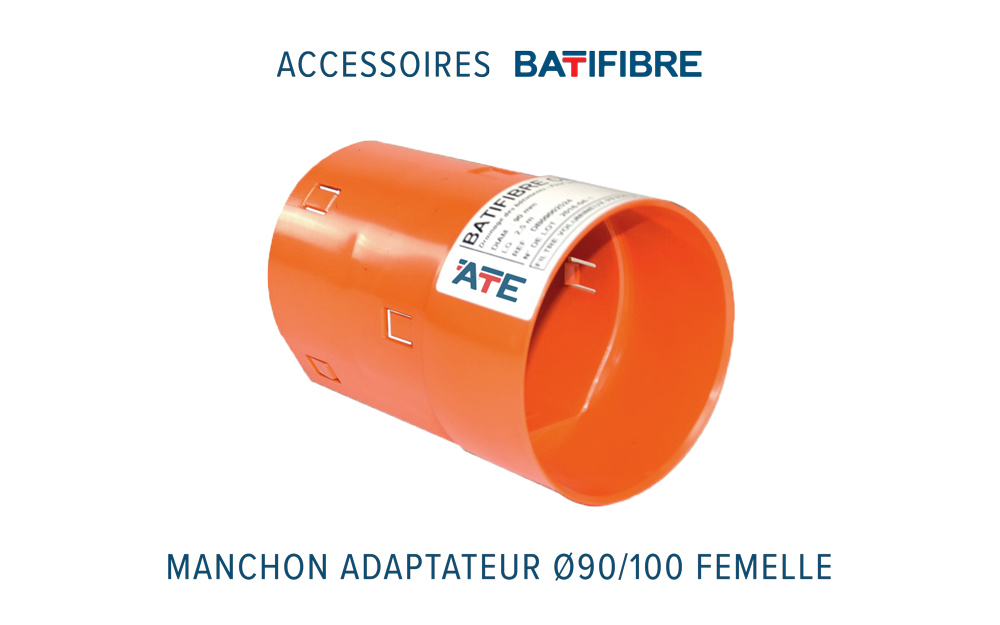

  • Le manchon adaptateur Ø90/100 pour raccorder deux drains ou un drain à un accessoire PVC

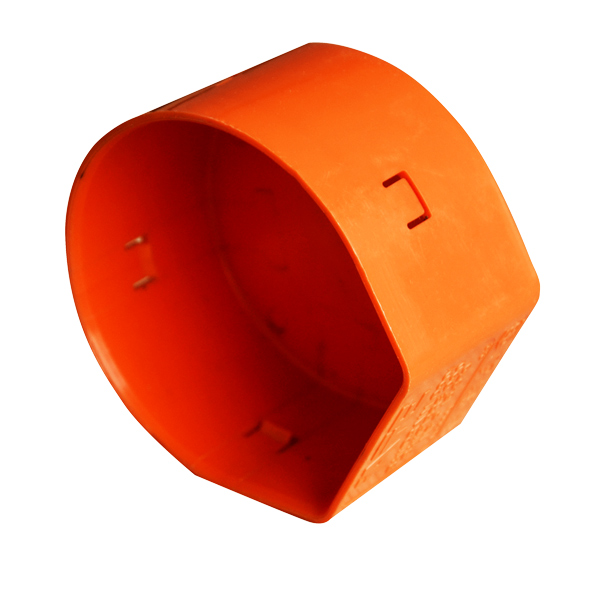

  • Le bouchon, pour clore l’extrémité du drain au début du réseau.

Chacune de ces solutions pour le drainage des bâtiments permettent de répondre à chaque configuration de chantier. Tous les accessoires de drainage BATIFIBRE® sont certifiés SN4, résistance adaptée aux contraintes du bâtiment.

Les raccords BATIFIBRE, une facilité de pose

Contrairement aux raccords PVC à coller traditionnels, les accessoires BATIFIBRE® à emboîter offrent une mise en œuvre plus simple et plus rapide. Grâce à leur conception ingénieuse, ils ne nécessitent ni colle ni temps de séchage, réduisant ainsi les délais d’installation. De plus, leur système d’assemblage avec ergots assure une connexion sécurisée et durable, minimisant les risques de déboîtement. Cette solution innovante garantit une meilleure adaptabilité aux chantiers tout en limitant les manipulations et les erreurs de pose.

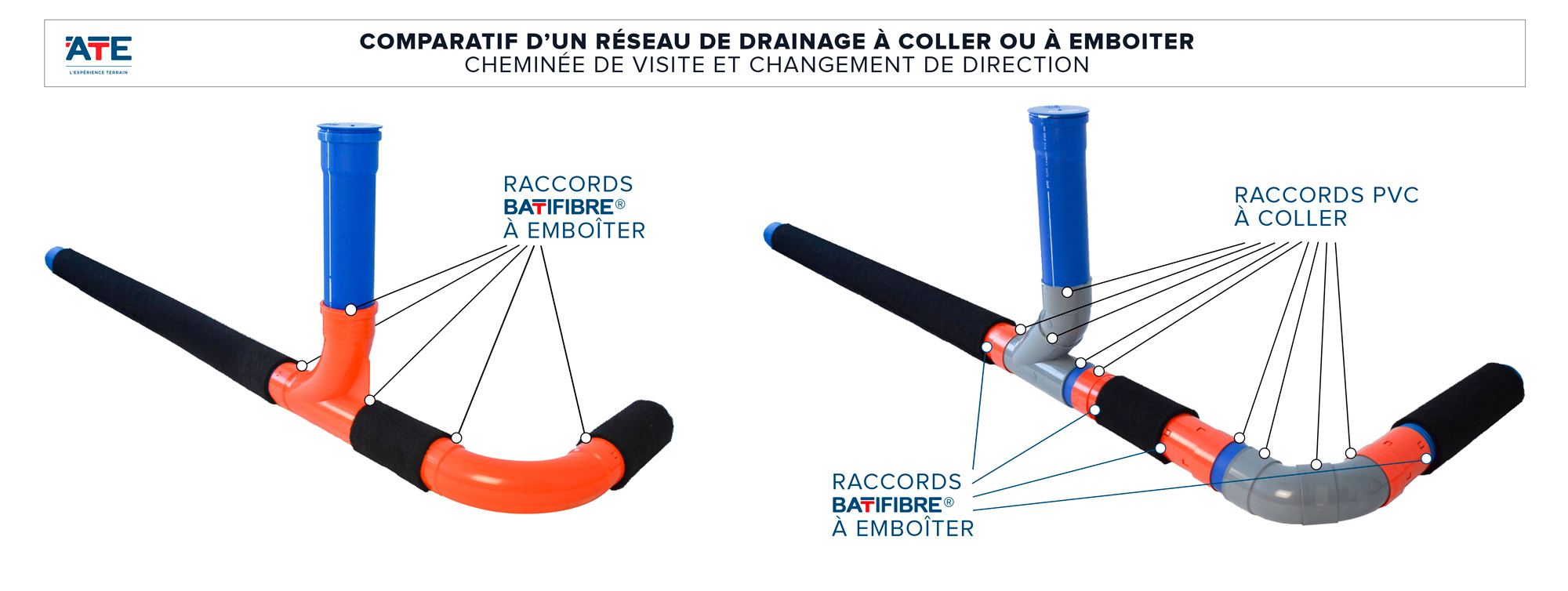

Comparatif système de drainage à coller ou à emboîter - Cheminée de visite et raccord changement de direction

Tous comme les drains BATIFIBRE ou BATIDRAIN, les nouveaux raccords BATIFIBRE ont eux aussi une cunette plate qui épouse parfaitement celle du drain pour garantir la continuité du fil de l’eau. Cette nouvelle gamme d’accessoires BATIFIBRE, permet d’améliorer l’écoulement vis-à-vis de l’ancien mode de connexion via des raccords cylindriques PVC classiques. L’eau s’écoule idéalement !

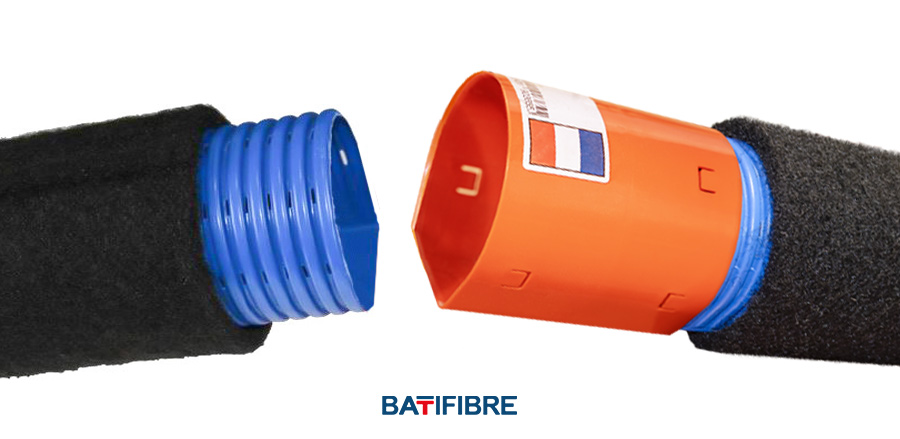

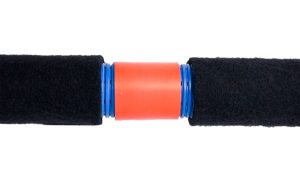

Raccord BATIFIBRE emboîtement manchon drain à cunette plate



Le savoir-faire ATE, gage de confiance

Expert des solutions de drainage, ATE vous fournit des produits innovants et performants répondant à vos exigences les plus strictes : solutions pour l’infiltration et l’épandage, gamme de raccords renforcés pour les eaux usées (Gamme SANCOL®), et bien sûr drains et accessoires de drainage.

La gamme BATIFIBRE® est reconnue par les professionnels pour sa technicité et sa fiabilité. Ce drain sans gravier et ses accessoires associés allient efficacité, durabilité et facilité de pose. Ces solutions s’adressent aux professionnels du bâtiment, et peuvent également être utilisées dans d’autres domaines tels que la viticulture ou les terrains agricoles.







Fond Titre

Caractéristiques

Accessoires

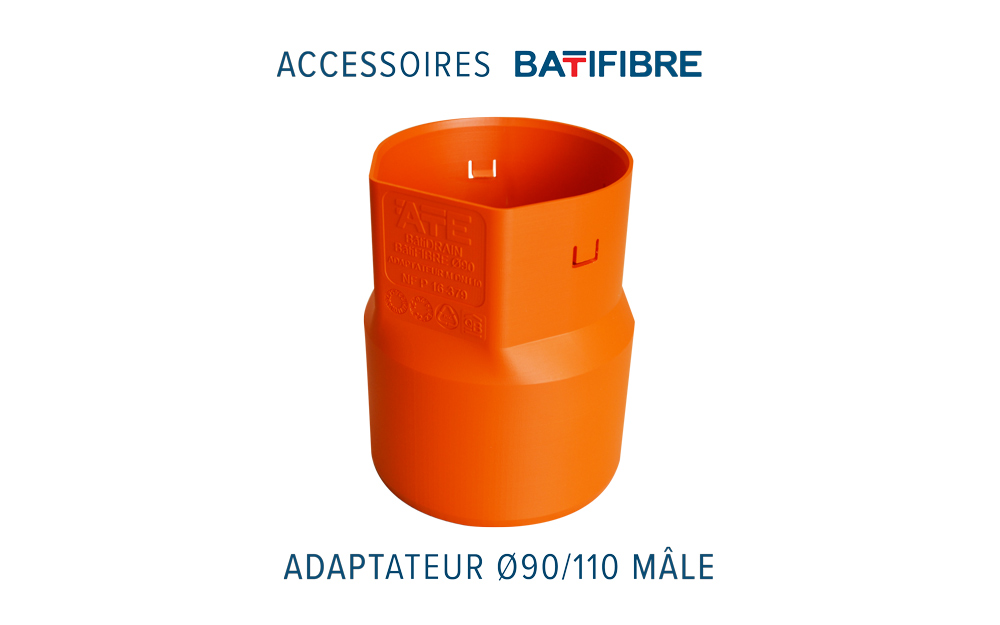

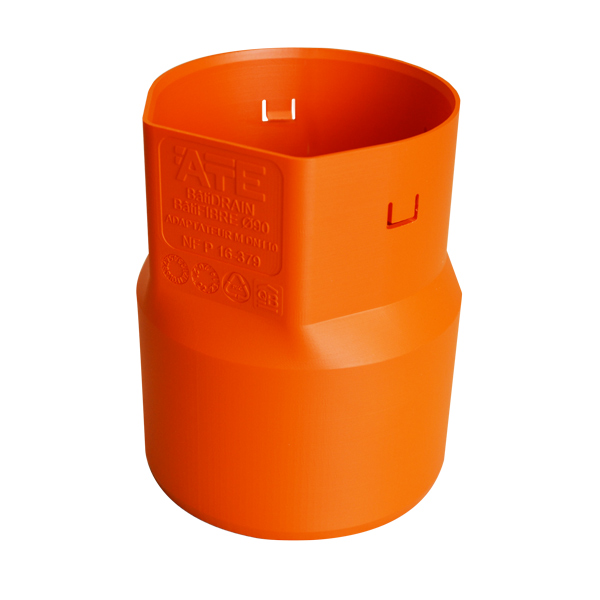

Dénomination BOUCHON COUDE 45° COUDE 90 ° CHEMINÉE DE VISITE Ø 90 / 100 CHEMINÉE DE VISITE Ø 90 / 110 MANCHON MANCHON ADAPTATEUR Ø 90 / 100 FEMELLE ADAPTATEUR Ø 90 SORTIE Ø 110 MÂLE
Disponible en Ø90 Ø 90 Ø 90 Ø 90 / 100 Ø 90 / 110 Ø 90 Ø 90 / 100 Ø 90 / 110
Fond Titre

Avantages

  • Gamme complète de raccords drainage bâtiment Certifiée SN4.
  • Drainage des fondations et drainage sous dallage.
  • Raccordement entre deux barres de BATIFIBRE® ou BATIDRAIN
  • Raccordement entre une barre de BATIFIBRE® ou BATIDRAIN et un accessoire ou tube PVC Ø100.
  • Le déboîtement devient impossible grâce aux ergots
  • Les changements de direction peuvent être réalisés à l’aide des coudes 45° ou 90°.
  • Les regards de curage peuvent être aisément remplacés par des cheminées de visite.
Fond Titre

Vidéos

Fond Titre

FAQ

Tous comme les drains BATIFIBRE ou BATIDRAIN, les nouveaux raccords BATIFIBRE ont eux aussi une cunette plate qui épouse parfaitement celle du drain pour garantir la continuité du fil de l’eau. Cette nouvelle gamme d’accessoires BATIFIBRE, permet d’améliorer l’écoulement vis-à-vis de l’ancien mode de connexion via des raccords cylindriques PVC classiques. L’eau s’écoule idéalement !

Oui, il est possible d’utiliser les raccords et les drains BATIFIBRE® dans un vide sanitaire.

Le drain est une canalisation perforée permettant d’enlever l’excèdent d’eau présent dans le sol. C’est tout à fait normal que l’eau sorte par les raccords sans remblaiement des drains. Il est nécessaire de réaliser un remblai de 20 cm minimum pour vérifier le bon fonctionnement.

Le technologie du BATIFIBRE® fonctionne et apporte une efficacité dans la majorité des sols (fins, argile, etc.).

Vous référer au manuel de pose pour la mise en oeuvre.
